1. le noyau adopte l'acier au silicium haute perméabilité de haute qualité, avec des joints entièrement asymétriques et un processus de progression en plusieurs étapes, ce qui entraîne une faible perte à vide.

2. la surface du noyau est traitée avec un processus de peinture nanométrique auto-nivelant, ce qui entraîne des niveaux de bruit faibles et répond aux exigences des résidents dans les zones résidentielles.

3. l'enroulement basse tension est fait de feuille de cuivre, avec une faible contrainte sur l'isolation intercouche. Après durcissement et formage, la liaison est uniforme et résistante à l'humidité.

4. l'enroulement à haute tension adopte une structure de bobinage ou de feuille multicouche à plusieurs étages, combinée à un processus de dégazage mixte statique de Heidrich et en ligne, résultant en une faible décharge partielle et d'excellentes performances électriques.

5. des accessoires de haute qualité (fans, clôtures) sont choisis, fournissant la capacité forte de surcharge et la sécurité électrique élevée.

6. la conception de toute la série de produits adopte un champ électrique, un champ de température et une analyse de simulation de champ magnétique. Il a passé avec succès les tests E2, C2 et F1 de KEMA plus tôt en Chine et peut fonctionner en toute sécurité dans des environnements difficiles.

7. le produit peut adopter un schéma de structure à double mode pour répondre aux besoins de différents groupes de clients.

8. des solutions intelligentes uniques de transformateur, y compris la technologie en ligne en temps réel de diagnostic de nuage de grandes données, sont employées.

Assurance opérationnelle de transformateur de Sc

Boîtier

L'enceinte de protection peut être classée en types intérieurs et extérieurs.

Pour une utilisation en intérieur, compte tenu des problèmes de dissipation de chaleur et d'entretien, s'il y a suffisamment d'espace d'installation, il est généralement préférable de ne pas ajouter de boîtier. Cependant, si l'utilisateur l'exige, une enceinte peut être munie de plusieurs trous d'observation, et l'enceinte peut être revêtue de la couleur demandée par l'utilisateur.

Le niveau de protection du boîtier est généralement IP20 ou IP23.

IP20 peut empêcher l'entrée d'objets étrangers solides de plus de 12mm et peut résister aux impacts accidentels. IP23, en plus des fonctions d'IP20, peut également éviter que des gouttelettes d'eau ne pénètrent à des angles allant jusqu'à 60 ° par rapport à la ligne verticale, ce qui le rend approprié pour une installation en extérieur.

Les matériaux de boîtier comprennent des plaques d'acier ordinaires revêtues de poudre, des plaques d'acier inoxydable, des plaques composites en alliage d'aluminium, etc.

Dispositif de contrôle de température

Des transformateurs sont équipés des dispositifs de protection de surchauffe de la température, qui principalement détectent et commandent la température de transformateur par une thermistance de pinte incorporée dans l'enroulement de basse tension. Les signaux numériques de sortie sont transmis via l'interface de communication RS232/485. Ce dispositif a les fonctions suivantes: Affichage de circuit de ① des températures triphasées d'enroulement pendant le fonctionnement de transformateur. ② Affichage de la valeur de température de l'enroulement de phase le plus chaud. ③ Alarme et voyage de surchauffe. ④ Alarmes sonores et visuelles, démarrage du ventilateur.

Dispositif de refroidissement d'air

Les méthodes de refroidissement des transformateurs de type sec sont divisées en refroidissement à l'air naturel (AN) et refroidissement à air forcé (AF). Dans des conditions normales d'utilisation, la sortie continue de la capacité évaluée de 100% est réalisable avec le refroidissement à l'air naturel (UN).

Sous le refroidissement à air forcé (AF), une augmentation de 50% de la capacité peut être obtenue dans des conditions de fonctionnement normales. Il convient à diverses opérations de surcharge d'urgence ou de surcharge intermittente; en raison de la forte augmentation des pertes de charge et de la résistance à l'impédance, une opération de surcharge continue avec refroidissement à air forcé (AF) n'est généralement pas recommandée.

Arrangement de terminal

Généralement, les méthodes d'entrée et de sortie des transformateurs sont divisées en: entrée supérieure et sortie supérieure, entrée inférieure et sortie inférieure, et méthodes d'entrée latérale et de sortie latérale.

Des méthodes conventionnelles de débouché sont encore adoptées pour des transformateurs avec une capacité ≤ 200kVA, et la sortie latérale est reliée aux câbles de l'utilisateur.

Quand la capacité évaluée est ≥ 1600kVA, a, b, et c phases adoptent des débouchés de double-rangée, avec un espacement de 10 (pour 1600,2000kVA) ou de 12 (pour 2500kVA) entre les deux rangées de débouché.

Comme la ligne neutre latérale du transformateur est située au-dessus, pour l'appareillage avec la ligne neutre tirée du bas, il est recommandé que la ligne neutre du transformateur entre toujours dans l'appareillage par le haut.

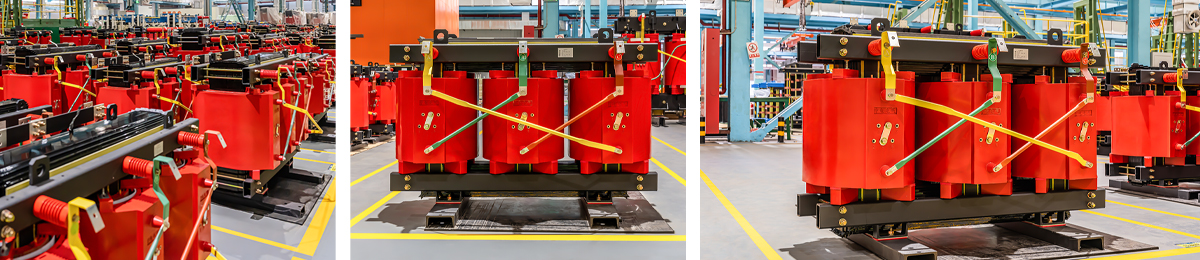

Caractéristiques du produit de la série SC

Sécurité

① Ignifuge. L'utilisation de matériaux en résine époxy permet une ignifugation.

② Gaz non toxique. Les transformateurs de notre société utilisent de la résine du Huntsman des États-Unis, qui ne contient pas d'halogènes. Pendant l'utilisation, il ne libère pas de gaz toxiques, ne causant aucun dommage à l'environnement, à l'équipement ou au corps humain.

Fiabilité

① A. Enroulement: Enduit d'anti-moule, peinture antibactérienne (8363). B. Barres omnibus en cuivre: Plaqué argent avec une épaisseur de 15μm. C. Pièces de fer: Enduit de l'amorce rouge de fer époxyde et de l'émail aminé-traité de cuisson. D. Pinces: Zingué avec une épaisseur de 15μm.

② Forte résistance sismique. Il a une forte résistance sismique et peut résister à des tremblements de terre jusqu'à la magnitude huit.

③ Bonne performance de dissipation thermique.

Stabilité

① Résistance à l'humidité. Les procédés de scellage par imprégnation sous vide et de scellage final garantissent que le transformateur peut fonctionner de manière sûre et fiable dans des environnements extrêmement humides (humidité supérieure à 96%).

② Résistance à l'impact. Utilisant l'enroulement cylindrique segmenté spécial améliore la distribution de tension, et la tension commençante de la décharge partielle peut atteindre 8kV/mm; la tension de claquage peut atteindre 190kV/mm.

Installation et utilisation de transformateurs

1. le lieu d'installation doit éviter d'être immergé dans l'eau, avec une altitude ne dépassant pas 1000m et une température ambiante supérieure à 40 ° C. L'humidité relative doit être de 100% et l'environnement doit varier de 40 ° C à-25 ° C (avec l'exigence d'avoir des commutateurs de charge et des contrôleurs de température à-25 ° C).

2. le site d'installation doit être propre, exempt de poussière conductrice et de gaz non corrosifs, avec des conditions de ventilation naturelles ou artificielles adéquates.

3. lors de l'installation du produit, il doit généralement être positionné à 300mm des murs et autres obstacles, et il doit y avoir une distance de 300mm entre les transformateurs adjacents. Ces distances peuvent être ajustées de manière appropriée pour les emplacements avec un espace d'installation limité, tels que les boîtes de distribution et d'autres zones restreintes.

1. Projet de centrale nucléaire de Qinshan

CEEG Transformer a remporté avec succès l'appel d'offres pour le projet d'énergie nucléaire de Qinshan. Il a fourni des transformateurs de type sec de fonte époxyde à rendement élevé de SCB dans la première phase, fonctionnant bien.

2. Stockage d'énergie Tibet Zanda

Le projet de stockage d'énergie photovoltaïque Zanda 20MW au Tibet a sélectionné les transformateurs de type sec CEEG SC(B)-2300/36.5kV époxy.

3. Centrale électrique de stockage d'énergie de Shandong CNNC Tancheng

Le projet de centrale électrique de stockage d'énergie de Shandong CNNC Tancheng utilise des transformateurs de type sec moulés par époxyde de CEEG SC(B)-3750/37kV.

4. Projet de stockage d'énergie Ningxia Muhe

Le projet de stockage d'énergie de Ningxia Muhe dans le Ningxia adopte CEEG SC(B)-2300/36.5kV époxy moulé à sec transformateurs.

5. NECC(Shanghai)

Le lieu principal de l'exposition internationale d'importation de la Chine, le NECC (Changhaï), adopte plus de 200 unités de transformateurs secs de la série SCB10 de CEEG.

6. Projet Thaïlande

La base de production automobile de BYD en Thaïlande est la première entreprise étrangère de la société dans les véhicules de tourisme, située dans le parc industriel WHA à Rayong avec une capacité annuelle de 150 000 voitures. Pendant la construction, 35 transformateurs secs économiseurs d'énergie SCB14 ont été fournis par CEEG.

7. Projet de la Roumanie

L'usine roumaine de papier a acheté des transformateurs de type sec de la série 2000kVA de CEEG SCB.

8. Projet irakien

L'usine irakienne de ciment a acheté des transformateurs de type sec de la série 2500kVA de CEEG SCB.
