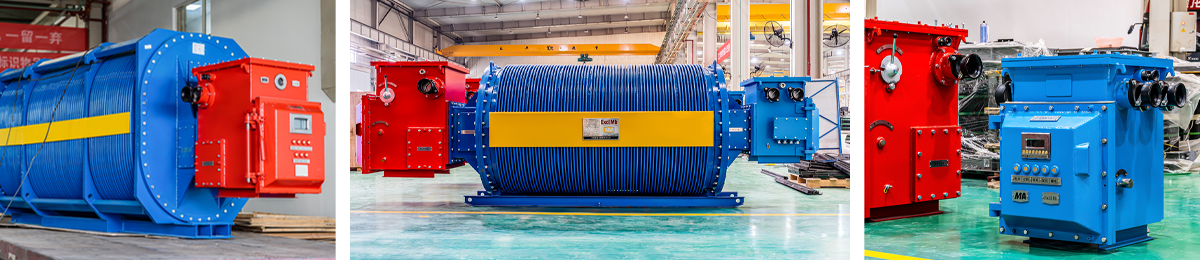

CEEG KBSG2-T Mining Flameproof Dry-Type Transformer

CEEG KBSG2-T Mining Flameproof Dry-Type Transformer.jpg

Avantages clés:

1. nous avons une base de production pour les transformateurs anti-déflagrants miniers, avec des performances d'application de plus de 10 000 unités de transformateurs anti-déflagrants.

2. une entreprise spécialisée dans la conception et la production intégrées de transformateurs antidéflagrants miniers et de commutateurs antidéflagrants.

3. structure ondulée innovatrice de plein-vague avec une conception brevetée pour augmenter le secteur de dissipation thermique. La clôture antidéflagrante cylindrique augmente la force de coquille et peut résister à la pression 1MPa, assurant la représentation anti-déflagrante améliorée.

4. utilise le système d'isolation de papier de DuPont NOMEX pour la sécurité et la fiabilité augmentées.

5. incorpore des méthodes avancées de conception et d'essai et des techniques complètes de production et de traitement pour assurer la représentation structurelle anti-déflagrante stable et fiable.

6. faibles pertes, décharge partielle minimale, faible bruit et fortes capacités de dissipation thermique.

Sans entretien, sûr, ignifuge, antidéflagrant, non polluant et adapté à une installation directe.

Principe de fonctionnement:

1. la section de transformateur de fréquence variable adopte la méthode de fractionnement double basse tension pour obtenir deux ensembles de sources d'alimentation triphasées avec une différence de phase de 30 degrés. Un écran statique est installé entre les tensions haute et basse, et le niveau d'isolation de la bobine basse tension est augmenté au niveau de tension de 10kV pour répondre à la tension de mode commun plus élevée générée par le dispositif redresseur de conversion de fréquence du côté secondaire. Le transformateur d'alimentation d'énergie est placé dans la chambre anti-déflagrante du transformateur principal pour fournir la puissance de commande pour le convertisseur de fréquence.

2. l'interrupteur haute tension a un interrupteur d'isolement et un disjoncteur pour déconnecter l'alimentation de contrôle et le courant de charge. La source d'alimentation principale adopte un système de protection complet PLC pour la surveillance et l'isolement des pannes, tandis que le transformateur auxiliaire utilise des fusibles pour la protection contre les surintensités.

3. le commutateur basse tension adopte une conception à double circuit et utilise deux ensembles de systèmes de protection complets PLC pour la surveillance mutuelle et la détection, complétant la surveillance des opérations de l'équipement et l'isolation des pannes.

4. les commutateurs haute et basse tension communiquent simultanément avec le convertisseur de fréquence en aval pour obtenir des fonctions de verrouillage et de verrouillage de la fermeture de phase, évitant ainsi les dommages aux équipements dus à des erreurs opérationnelles.

CEEG KBSG2-T Mining Flameproof Dry-Type Transformer.jpg

Transformateur sec antidéflagrant d'exploitation minière de KBSG2-T
Modèle	Capacité évaluée (KVA)	Tension primaire	Tension secondaire	Section de connexion	Perte à vide (W)	Perte de charge (W)	Impédance de court-circuit	Courant à vide
KBSG2-T-100/6	100	6000 ± 5%	693/400 1200/693	Yy0(d11)	520	920	4	2.5
KBSG2-T-125/6	125	6000 ± 5%			600	1080	4	2.5
KBSG2-T-160/6	160	6000 ± 5%			700	1300	4	2
KBSG2-T-200/6	200	6000 ± 5%			820	1550	4	2
KBSG2-T-250/6	250	6000 ± 5%			950	1800	4	2
KBSG2-T-315/6	315	6000 ± 5%			1100	2150	4	1.8
KBSG2-T-400/6	400	6000 ± 5%			1300	2600	4	1.8
KBSG2-T-500/6	500	6000 ± 5%			1500	3100	4	1.5
KBSG2-T-630/6	630	6000 ± 5%			1800	3680	4	1.5
KBSG2-T-800/6	800	6000 ± 5%	1200/693 3450	Yy0(d11) Yyn0	2050	4500	4	1
KBSG2-T-1000/6	1000	6000 ± 5%			2350	5400	4	1
KBSG2-T-1250/6	1250	6000 ± 5%			2750	6500	4	1
KBSG2-T-1600/6	1600	6000 ± 5%			3350	8000	4	0.8
KBSG2-T-2000/6	2000	6000 ± 5%	1200 3450	Yy0 Yyn0	3800	9500	4.5	0.6
KBSG2-T-2500/6	2500	6000 ± 5%	1200 3450	Yy0 Yyn0	4500	10600	5	0.6
KBSG2-T-3150/6	3150	6000 ± 5%	3450	Dyn11	5300	12500	5.5	0.6
KBSG2-T-4000/6	4000	6000 ± 5%	3450	Dyn11	6100	14000	6	0.6
KBSG2-T-50/10	50	10000 ± 5%	693/400 1200/693	Yy0(d11)	390	680	4	2.5
KBSG2-T-80/10	80	10000 ± 5%			490	880	4	2.5
KBSG2-T-100/10	100	10000 ± 5%			560	1050	4	2.5
KBSG2-T-125/10	125	10000 ± 5%			650	1300	4	2.5
KBSG2-T-160/10	160	10000 ± 5%			800	1500	4	2
KBSG2-T-200/10	200	10000 ± 5%			950	1800	4	2
KBSG2-T-250/10	250	10000 ± 5%			1100	2100	4	2
KBSG2-T-315/10	315	10000 ± 5%			1300	2500	4	1.8
KBSG2-T-400/10	400	10000 ± 5%			1500	3000	4	1.8
KBSG2-T-500/10	500	10000 ± 5%			1750	3500	4	1.5
KBSG2-T-630/10	630	10000 ± 5%			2000	4100	4	1.5
KBSG2-T-800/10	800	10000 ± 5%	1200/693 3450	Yy0 Yyn0	2300	5100	4	1.2
KBSG2-T-1000/10	1000	10000 ± 5%			2600	6100	4.5	1.2
KBSG2-T-1250/10	1250	10000 ± 5%			3100	7400	4.5	1
KBSG2-T-1600/10	1600	10000 ± 5%			3800	8500	5	1
KBSG2-T-2000/10	2000	10000 ± 5%	1200 3450	Yy0 Yyn0	4500	9700	5	0.7
KBSG2-T-2500/10	2500	10000 ± 5%	1200 3450	Yy0 Yyn0	5200	10800	5.5	0.7
KBSG2-T-3150/10	3150	10000 ± 5%	3450	Dyn11	6100	12800	5.5	0.7
KBSG2-T-4000/10	4000	10000 ± 5%	3450	Dyn11	7000	15000	6	0.7

La base de production de transformateur de CEEG couvre une aire de plus de 600 acres (40 hectares), avec une aire totale de construction de 180 000 mètres carrés et une main d'oeuvre de plus de 1 200 travailleurs. Équipé d'un ensemble complet d'équipement parmi les meilleurs du monde de production de transformateur et d'essai comprenant la coupe, la coulée sous vide, l'imprégnation de vide, et l'essai, il a une capacité de production annuelle de 30 millions de KVAs de transformateurs de puissance.

L'usine possède un ensemble complet d'équipements de pointe représentant des normes de pointe, y compris les machines de cisaillement, les bobineuses entièrement automatiques, les empileuses automatiques à commande robotique, les réservoirs de coulée sous vide Hedrich en Allemagne, les équipements d'imprégnation sous vide, les véhicules de transport à coussin d'air, les ateliers de production entièrement fermés avec un niveau de propreté de 100 000, machines d'enroulement verticales de 20 tonnes, Machines à enrouler horizontales de 10 tonnes, équipement de séchage en phase gazeuse au kérosène et grues de 200 tonnes. En outre, il a été le pionnier de l'application de plates-formes de conception collaborative de transformateurs dans l'industrie, intégrant efficacement les données de produit, le développement de produit et les processus de production.
