Conception

Le logiciel électromagnétique avancé d'optimisation de conception améliore l'exactitude et la vitesse de la conception sèche de transformateur d'alliage amorphe et réalise l'automation de conception.

Capacités puissantes d'analyse de simulation, pour chaque série de produits, par l'analyse de simulation du champ d'écoulement, du champ de la température, du champ de fuite, de la force de court-circuit, etc., pour assurer la sécurité et la fiabilité du produit.

Noyau de fer

Il est fait de bandes amorphes de haute qualité dans un type triphasé de trois-colonne. Il est recuit sous l'intensité d'un champ électrique DC pour obtenir une faible perte de fer et un faible courant d'excitation. La surface de noyau est enduite d'une résine spéciale pour empêcher la corrosion. Le noyau de fer a une structure simple, une résistance mécanique élevée et une résistance aux harmoniques d'ordre élevé. La perte de fer est 70% ~ 80% inférieure aux produits conventionnels.

Bobine enroulée à basse tension

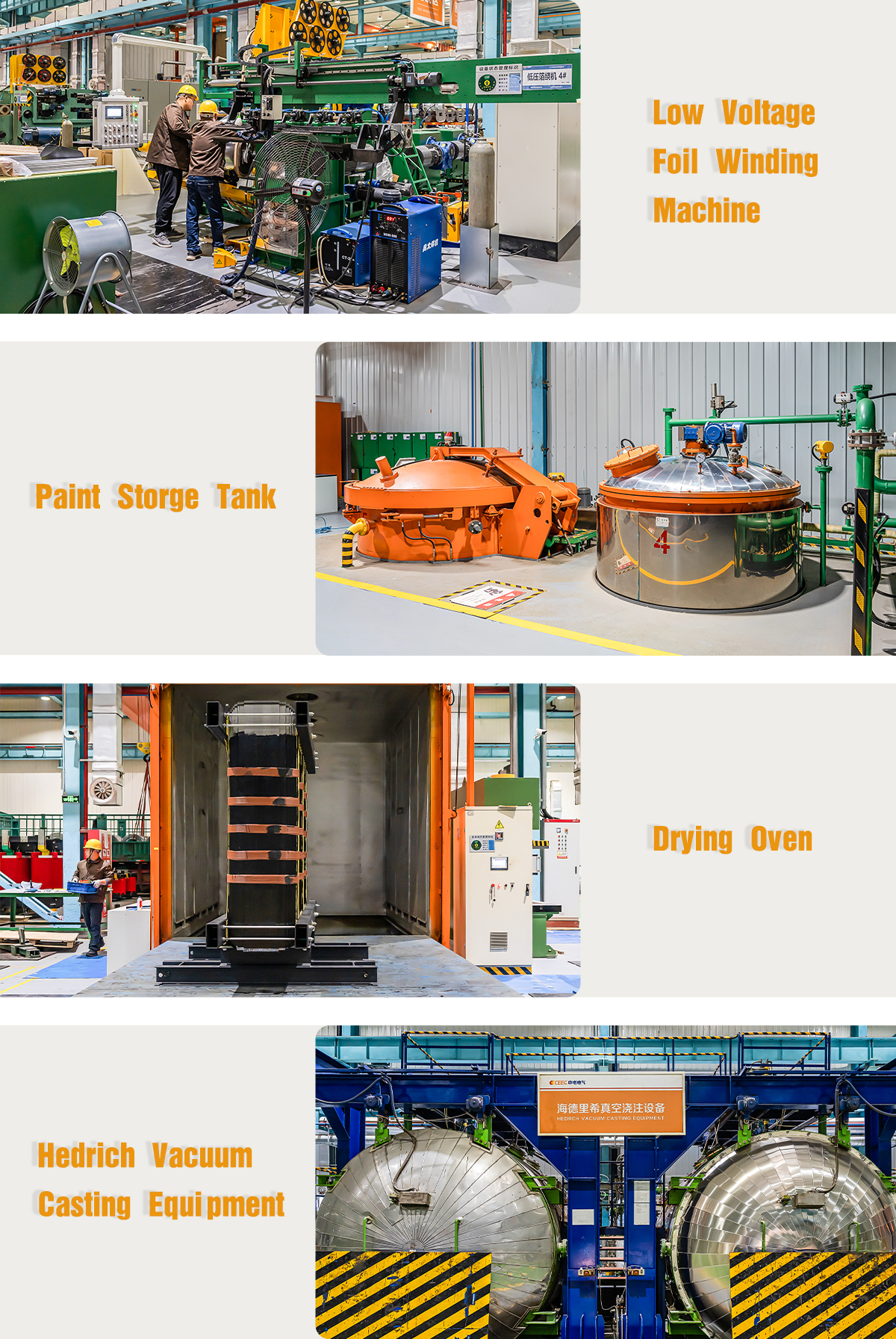

Une feuille de cuivre de haute qualité importée et un matériau isolant de classe H sont utilisés pour enrouler le cylindre isolant formé. L'isolation de la couche est faite de papier NOMEX. La pression de vide de VPI l'imprègne dans un ensemble solide. Les extrémités supérieure et inférieure sont scellées avec de la résine. Les barres de cuivre de plomb et la feuille de cuivre sont soudées en utilisant la technologie de soudage à l'arc argon. La bobine a une résistance mécanique élevée, une forte résistance aux courts-circuits et une forte résistance à la poussière, à l'humidité et au brouillard salin.

Bobine d'enroulement à haute tension

Il adopte un type segmenté multicouche de cylindre et une structure longitudinale de canal multi-air. Il a une forte résistance à la chaleur, résistance aux chocs et résistance aux surtensions. Le fil de cuivre plat enveloppé de papier NOMEX est utilisé comme conducteur, le papier NOMEX est utilisé comme isolant de couche et le matériau de classe H est utilisé comme isolant d'extrémité. Il est formé par le plongement de pression de vide de VPI et la cuisson et la solidification à hautes températures. Les extrémités supérieure et inférieure sont scellées avec de la résine, qui a de bonnes performances de dissipation de chaleur et n'est pas facile à fissurer.

Assemblée

La bobine est le corps principal porteur, soutenu sur un système d'enroulement séparé, et pressé et fixe. Le noyau de fer a une structure suspendue, qui protège le noyau de fer de la pression et réduit le retrait radial et l'impact sur le noyau de fer lorsque le transformateur est court-circuité. La partie de chevauchement du noyau de fer adopte un fin-cachetage spécial de colle pour réduire au minimum l'effort de noyau.
