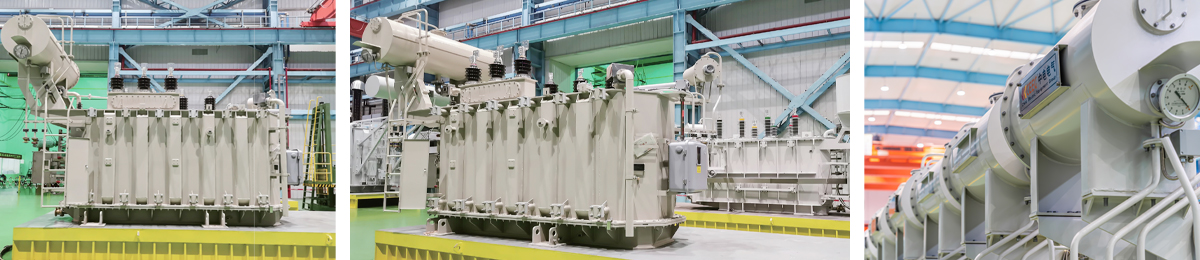

35KV Power Transformers (4).jpg

Technologie de base:

Le corps du transformateur adopte un système d'isolation mixte résistant aux hautes températures, avec des pièces assorties sélectionnées de manière optimale, réalisant une durée de vie de conception de 30 ans.

Les transformateurs immergés dans l'huile utilisent la forme structurelle de base des transformateurs traditionnels. Le noyau est du type de noyau, avec des enroulements à haute tension adoptant des bobines de crêpe et des enroulements de basse tension adoptant des bobines bobinées ou enroulées selon différentes capacités. La plus grande différence par rapport aux transformateurs traditionnels réside dans l'utilisation de papier isolant résistant aux températures élevées.

La structure d'isolation des transformateurs de puissance immergés dans l'huile de 35kV et ci-dessous est un système d'isolation mélangé, avec l'isolation de tour de conducteur utilisant le papier résistant à hautes températures d'isolation, et des secteurs de plus basse température utilisant des matériaux d'isolation avec des coefficients de basse température.

Caractéristiques de performance:

1. faible perte

Le noyau est constitué de tôles d'acier au silicium laminées à froid de haute qualité et à haute perméabilité. La machine d'empilage complètement automatique de noyau suisse est utilisée pour le cisaillement longitudinal et transversal, empilement complètement automatique de joint incliné à multiniveaux. La reliure de noyau adopte la technologie globale de pressing et de reliure de bande d'ANIMAL FAMILIER, réduisant effectivement la perte à vide du transformateur et le courant à vide. Les indicateurs de performance du transformateur sont meilleurs que la norme nationale.

2. faible bruit

Le bruit électromagnétique du noyau provoque principalement le bruit des transformateurs auto-refroidissants immergés dans l'huile. Pour réduire le bruit, notre société a pris les mesures suivantes:

1) Faible conception de densité de flux magnétique

2) Tôles d'acier au silicium à haute perméabilité de haute qualité

3) Utilisation de machines d'empilage entièrement automatiques suisses pour contrôler la précision d'empilage

4) Mesures de serrage et de serrage fiables

5) Mesures spéciales d'amortissement

3. Aucune fuite

Le réservoir d'huile et le conservateur d'huile subissent des essais d'étanchéité de pression positive et négative pour s'assurer qu'aucune fuite d'huile ne se produit pendant le fonctionnement normal. L'installation composante adopte une structure de cannelure de bride, et tous les éléments de cachetage emploient les pièces en caoutchouc forme-une fois-formées de haute qualité d'acrylate pour empêcher la fuite d'huile.

4. résistance forte de court-circuit

Pour s'assurer que le transformateur peut résister à l'impact du courant de court-circuit sans causer de dommages thermiques ou mécaniques, notre société a pris les mesures suivantes dans le processus de conception et de fabrication:

1) Calcul raisonnable d'équilibre d'ampère-tour pour des bobines de transformateur utilisant le fil de cuivre semi-dur

2) Les calculs de résistance et de rigidité pour le noyau maintenant des composants pour répondre à des exigences de sécurité pour des forces mécaniques maximum de court-circuit

3) Traitement densifié des entretoises d'enroulement en carton dur haute densité

4) Assemblage global et compression des enroulements pour assurer la précision d'assemblée et la résistance de court-circuit

35KV Power Transformers (1).jpg

S11-200 ~ 75000/35 Paramètres techniques du transformateur de régulation de tension d'excitation non
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
200	35 ~ 38.5	± 5% ± 2*2,5%	0.4	Dyn11 Yyn0	0.34	3.32	1.00	6.5
250					0.40	3.95	0.95
315					0.48	4.75	0.95
400					0.58	5.74	0.85
500					0.68	6.91	0.85
630					0.83	7.86	0.65
800					0.98	9.40	0.65
1000					1.15	11.50	0.65
1250					1.40	13.90	0.60
1600					1.69	16.60	0.60
2000					1.99	19.70	0.55
2500					2.36	23.20	0.55
630	35 ~ 38.5	± 5% ± 2*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	0.83	7.86	0.65	6.5
800					0.98	9.40	0.65
1000					1.15	11.50	0.65
1250					1.40	13.90	0.55
1600					1.69	16.60	0.45
2000					2.17	18.30	0.45
2500					2.56	19.60	0.45
3150					3.04	23.00	0.45	7.0
4000					3.61	27.30	0.45
5000					4.32	31.30	0.45
6300					5.24	35.00	0.45	8.0
8000				YNd11	7.20	38.40	0.35
10000					8.70	45.30	0.30
12500					10.00	53.80	0.30
16000					12.10	65.80	0.30
20000					14.40	79.50	0.30
25000					17.00	94.00	0.25	8.0 10.0
31500					20.20	112.00	0.25
40000					25.90	150.00	0.25
50000					29.40	210.00	0.25
63000					31.20	250.00	0.20
75000					33.40	300.00	0.20

S11-200 ~ 75000/35 Paramètres techniques du transformateur de régulation de tension d'excitation non
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
200	35 ~ 38.5	± 5% ± 2*2,5%	0.4	Dyn11 Yyn0	0.34	3.32	1.00	6.5
250					0.40	3.95	0.95
315					0.48	4.75	0.95
400					0.58	5.74	0.85
500					0.68	6.91	0.85
630					0.83	7.86	0.65
800					0.98	9.40	0.65
1000					1.15	11.50	0.65
1250					1.40	13.90	0.60
1600					1.69	16.60	0.60
2000					1.99	19.70	0.55
2500					2.36	23.20	0.55
630	35 ~ 38.5	± 5% ± 2*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	0.83	7.86	0.65	6.5
800					0.98	9.40	0.65
1000					1.15	11.50	0.65
1250					1.40	13.90	0.55
1600					1.69	16.60	0.45
2000					2.17	18.30	0.45
2500					2.56	19.60	0.45
3150					3.04	23.00	0.45	7.0
4000					3.61	27.30	0.45
5000					4.32	31.30	0.45
6300					5.24	35.00	0.45	8.0
8000				YNd11	7.20	38.40	0.35
10000					8.70	45.30	0.30
12500					10.00	53.80	0.30
16000					12.10	65.80	0.30
20000					14.40	79.50	0.30
25000					17.00	94.00	0.25	8.0 10.0
31500					20.20	112.00	0.25
40000					25.90	150.00	0.25
50000					29.40	210.00	0.25
63000					31.20	250.00	0.20
75000					33.40	300.00	0.20

SZ11-2000 ~ 40000/35 paramètres techniques de Transformateur de robinet de Sur-charge
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
2000	35 ~ 38.5	± 3*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	2.30	19.20	0.50	6.5
2500					2.72	20.60	0.50	6.5
3150					3.23	24.70	0.50	7
4000					3.87	29.10	0.50
5000					4.64	34.20	0.50
6300					5.63	36.70	0.50	7.5
8000				YNd1	7.87	40.60	0.40	7.5
10000					9.28	48.00	0.40	8
12500					10.90	56.80	0.35
16000					13.10	70.30	0.30
20000					15.60	82.70	0.30
25000					18.30	97.80	0.30	8.0 10.0
31500					21.80	116.00	0.30
40000					26.20	139.00	0.30

S18-3150 ~ 31500/35 Paramètres de Transformateur de régulation de tension non d'excitation (NX3)
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
3150	35 ~ 38.5	± 5 ± 2*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	2.40	21.90	0.45	7.0
4000					2.90	25.90	0.45
5000					3.50	29.70	0.45
6300					4.20	33.30	0.45	8.0
8000				YNd11	5.80	36.50	0.35
1000					7.00	43.00	0.35
12500					8.00	51.10	0.30	8.0
16000					9.70	62.50	0.30
20000					11.50	75.50	0.30
25000					13.60	89.30	0.25	10.0
31500					16.20	106.40	0.25	10.0

S20-3150 ~ 31500/35 Paramètres de Transformateur de régulation de tension non d'excitation (NX2)
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
3150	35 ~ 38.5	± 5 ± 2*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	2.00	20.70	0.45	7.0
4000					2.30	24.60	0.45
5000					2.80	28.20	0.45
6300					3.40	31.50	0.45	8.0
8000				YNd11	4.70	34.60	0.35
10000					5.70	40.80	0.35
12500					6.50	48.40	0.3	8.0
16000					7.90	59.20	0.3
20000					9.40	71.60	0.3
25000					11.10	84.60	0.25	10.0
31500					13.10	100.80	0.25	10.0

S22-3150 ~ 31500/35 Paramètres de Transformateur de régulation de tension non d'excitation (NX1)
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
3150	35 ~ 38.5	± 5 ± 2*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	1.70	20.70	0.45	7.0
4000					2.00	24.60	0.45
5000					2.40	28.20	0.45
6300					2.90	31.50	0.45	8.0
8000				YNd11	4.00	34.60	0.35
10000					4.80	40.80	0.35
12500					5.50	48.40	0.3	8.0
16000					6.70	59.20	0.3
20000					7.90	71.60	0.3
25000					9.40	84.60	0.25	10.0
31500					11.10	100.80	0.25	10.0

SZ18-3150 ~ 31500/35 Paramètres de Transformateur immergé dans l'huile de robinet de Sur-charge (NX3)
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
3150	35 ~ 38.5	± 3*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	2.60	23.50	0.50	7.0
4000					3.10	27.60	0.50
5000					3.70	32.50	0.50
6300					4.50	34.90	0.50	7.5
8000				YNd11	6.30	38.60	0.40
10000					7.40	45.60	0.40
12500					8.70	54.00	0.35	8.0
16000					10.50	66.80	0.35
20000					12.40	78.60	0.30
25000					14.60	92.90	0.30	10.0
31500					17.40	110.20	0.30	10.0

SZ22-3150 ~ 31500/35 Paramètres de Transformateur immergé dans l'huile de robinet de Sur-charge (NX2)
Capacité nominale (kVA)	Combinaison de tension			Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
Capacité nominale (kVA)	Haute tension (kV)	Taraudage Gamme	Basse tension (kV)	Groupe de vecteur	Sans perte de charge (kW)	Perte de charge (KW) (75 ℃)	Courant à vide (%)	Impédance (%)
3150	35 ~ 38.5	± 3*2,5%	3.15 3.3 6.3 6.6 10.5 11.0	Yd11	2.10	22.20	0.50	7.0
4000					2.50	26.20	0.50
5000					3.00	30.80	0.50
6300					3.70	33.00	0.50	7.5
8000				YNd11	5.10	36.50	0.40
10000					6.00	43.20	0.40
12500					7.10	51.10	0.35	8.0
16000					8.50	63.30	0.35
20000					10.10	74.40	0.30
25000					11.90	88.00	0.30	10.0
31500					14.20	104.40	0.30	10.0

CEEG production ability (1).jpg La base de production de transformateur de CEEG couvre une aire de plus de 600 acres (40 hectares), avec une aire totale de construction de 180 000 mètres carrés et une main d'oeuvre de plus de 1 200 travailleurs. Équipé d'un ensemble complet d'équipement parmi les meilleurs du monde de production de transformateur et d'essai comprenant la coupe, la coulée sous vide, l'imprégnation de vide, et l'essai, il a une capacité de production annuelle de 30 millions de KVAs de transformateurs de puissance.

L'usine possède un ensemble complet d'équipements de pointe représentant des normes de pointe, y compris les machines de cisaillement, les bobineuses entièrement automatiques, les empileuses automatiques à commande robotique, les réservoirs de coulée sous vide Hedrich en Allemagne, les équipements d'imprégnation sous vide, les véhicules de transport à coussin d'air, les ateliers de production entièrement fermés avec un niveau de propreté de 100 000, machines d'enroulement verticales de 20 tonnes, Machines à enrouler horizontales de 10 tonnes, équipement de séchage en phase gazeuse au kérosène et grues de 200 tonnes. En outre, il a été le pionnier de l'application de plates-formes de conception collaborative de transformateurs dans l'industrie, intégrant efficacement les données de produit, le développement de produit et les processus de production.
