Transformateurs de puissance triphasés de CEEG 220KV 63000kVA 240000kVA

220KV power transformers.jpg

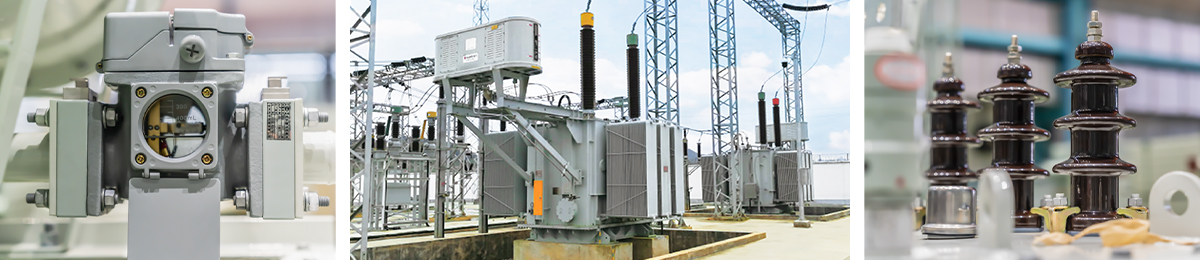

CEEG a indépendamment développé un nouveau type de transformateur résistant à hautes températures qui adopte une structure hybride d'isolation. Les points chauds dans l'appareil utilisent le matériau d'isolation Nomex de DuPont (résistance à la chaleur de classe C) et l'huile minérale. Cette conception répond vraiment aux exigences opérationnelles de «surcharge, de sécurité et de fiabilité élevées» tout au long de son cycle de vie. Ce produit est un excellent choix pour les utilisateurs ayant des exigences de transformateur particulièrement élevées ou ceux qui recherchent des mises à niveau et des extensions (éventuellement basées sur des transformateurs existants).

Brevets de modèle d'utilité et brevets d'invention:

1. structure de levage de corps du transformateur 110kV: ZL2008 20238182.6

2. structure terminale embrochable d'avance de corps de transformateur du câble 110kV: ZL200820159647.9

3. structure de Robinet-changement de la Sur-charge de transformateur de la puissance 110kV: ZL2010 29044115.5

4. structure de transformateur de courant pour la mesure de la température d'enroulement de transformateur: ZL2010 29044111.7

5. structure de armature magnétique pour des transformateurs de grande capacité: ZL2010 2 0635851.0

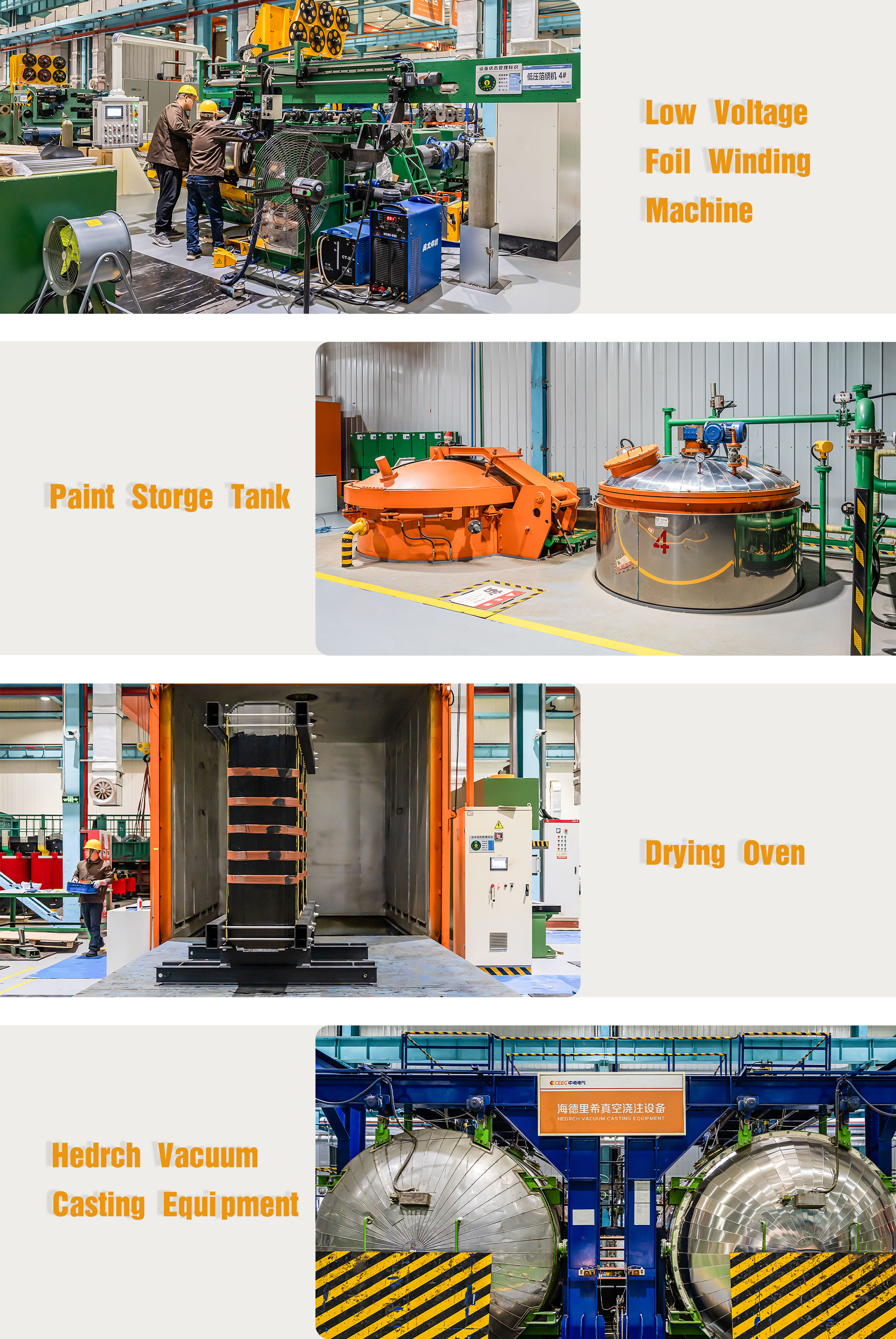

Ces brevets de modèle d'utilité et d'invention ont considérablement favorisé et amélioré le contrôle de la qualité et les performances des produits 110kV à 220kV de China Electric Power Equipment & Technology Co., Ltd., jetant une base solide pour l'innovation et le développement de produits.

220KV transformers (4)-artp.jpg

SSZ18-220KV de puissance triphasée de 31500KVA-240000KVA trois OLTC de enroulement
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Répartition des capacités (%)	Impédance (%)
	HV (KV)	MV (KV)	LV(KV)
31500	220 ± 8x1,25% 230 ± 8x1,25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	28	145	0.77	100/100/100 100/50/100 100/100/50	HV-MV 12-14 HV-LV 22-24 MV-LV 7-9
40000					33	174	0.73
50000					38	205	0.74
63000					45	244	0.69
90000			10.5 21 36 37 38.5		58	315	0.54
120000					74	390	0.54
150000					86	463	0.48
180000					99	568	0.48
240000					120	704	0.43
Remarque: 1. les données listed dans le tableau sont applicables aux produits de structure de step-down, et les produits de structure de step-up peuvent également être fournis comme Requis; 2. le transformateur avec la basse tension de 35kV peut également être fourni selon des conditions; 3. lorsque le taux de charge annuelle du transformateur est compris entre 45% et 50%, l'efficacité de fonctionnement la plus élevée peut être obtenue en utilisant la valeur de theloss dans le tableau.

SZ22-220KV de puissance de enroulement triphasé de 31500KVA-240000KVA double OLTC
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 8x1,25% 230 ± 8x1,25%	6.3 6.6 10.5 21 36 37 38.5	YNd11	20	115	0.48	12-14
40000				23	134	0.5
50000				28	161	0.45
63000				33	188	0.45
90000				42	246	0.38
120000		10.5 21 36 37 38.5		51	304	0.38
150000				60	360	0.35
180000				70	413	0.32
120000		66 69		53	303	0.38
150000				62	355	0.37
180000				73	406	0.32
240000				91	504	0.25
Remarque: 1. transformateur avec basse tension de 35kV peut également être fourni selon reauirements. 2, quand le taux moyen annuel d'oad du transformateur est environ 50%, l'eficiency d'opération le plus élevé peuvent être obtenus à l'aide de l'ossvalue dans la table.

S22-220KV de puissance de régulation de tension de non-excitation de double enroulement triphasé de 31500KVA-420000KVA
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 2x2,5% 242 ± 2x2,5%	6.3 6.6 10.5	YNd11	15	115	0.47	12-14
40000				18	134	0.48
50000				21	161	0.44
63000				25	188	0.43
75000		10.5 13.8		29	213	0.41
90000				34	246	0.37
120000				41	304	0.37
150000		10.5 13.8 15.75 18 20		49	360	0.34
160000				51	378	0.33
180000				56	413	0.31
240000				70	484	0.28
300000		15.75 18 20		83	577	0.25
360000				95	662	0.25
370000				97	675	0.26
400000				103	716	0.24
420000				106	742	0.24

SSZ18-220KV de puissance triphasée de 31500KVA-240000KVA trois OLTC de enroulement
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Répartition des capacités (%)	Impédance (%)
	HV (KV)	MV (KV)	LV(KV)
31500	220 ± 8x1,25% 230 ± 8x1,25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	28	145	0.77	100/100/100 100/50/100 100/100/50	HV-MV 12-14 HV-LV 22-24 MV-LV 7-9
40000					33	174	0.73
50000					38	205	0.74
63000					45	244	0.69
90000			10.5 21 36 37 38.5		58	315	0.54
120000					74	390	0.54
150000					86	463	0.48
180000					99	568	0.48
240000					120	704	0.43
Remarque: 1. les données listed dans le tableau sont applicables aux produits de structure de step-down, et les produits de structure de step-up peuvent également être fournis comme Requis; 2. le transformateur avec la basse tension de 35kV peut également être fourni selon des conditions; 3. lorsque le taux de charge annuelle du transformateur est compris entre 45% et 50%, l'efficacité de fonctionnement la plus élevée peut être obtenue en utilisant la valeur de theloss dans le tableau.

SZ22-220KV de puissance de enroulement triphasé de 31500KVA-240000KVA double OLTC
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 8x1,25% 230 ± 8x1,25%	6.3 6.6 10.5 21 36 37 38.5	YNd11	20	115	0.48	12-14
40000				23	134	0.5
50000				28	161	0.45
63000				33	188	0.45
90000				42	246	0.38
120000		10.5 21 36 37 38.5		51	304	0.38
150000				60	360	0.35
180000				70	413	0.32
120000		66 69		53	303	0.38
150000				62	355	0.37
180000				73	406	0.32
240000				91	504	0.25
Remarque: 1. transformateur avec basse tension de 35kV peut également être fourni selon reauirements. 2, quand le taux moyen annuel d'oad du transformateur est environ 50%, l'eficiency d'opération le plus élevé peuvent être obtenus à l'aide de l'ossvalue dans la table.

S22-220KV 31500KVA-420000KVA double transformateur de puissance de régulation de tension triphasé d'excitation d'enroulement non
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 2x2,5% 242 ± 2x2,5%	6.3 6.6 10.5	YNd11	15	115	0.47	12-14
40000				18	134	0.48
50000				21	161	0.44
63000				25	188	0.43
75000		10.5 13.8		29	213	0.41
90000				34	246	0.37
120000				41	304	0.37
150000		10.5 13.8 15.75 18 20		49	360	0.34
160000				51	378	0.33
180000				56	413	0.31
240000				70	484	0.28
300000		15.75 18 20		83	577	0.25
360000				95	662	0.25
370000				97	675	0.26
400000				103	716	0.24
420000				106	742	0.24

SS22-220KV 31500KVA-300000KVA trois triphasés enroulement non transformateur de puissance de régulation de tension d'excitation
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	MV (KV)	LV(KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Step Up	Descendre
31500	220 ± x2.5 % 230 ± 2x2,5% 242 ± 2x2,5%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	18	138	0.48	HV-MV 22-24 HV-LV 12-14 MV-LV 7-9	HV-MV 12-14 MV-LV 22-24 MV-LV 7-9
40000					21	165	0.42
50000					24	194	0.36
63000					29	231	0.38
90000			10.5 13.8 21 36 36 37 38.5		37	300	0.33
120000			10.5 13.8 21 36 36 37 38.5		46	369	0.33
150000			10.5 13.8 15.75 21 36 37 38.5		55	438	0.28
180000					62	500	0.28
240000					72	616	0.22
300000					91	726	0.2
Remarque: 1. la distribution de capacité ofthe la charge dans la table est (100/100/100) %; La distribution de capacité de la structure de poussée peut être (100/50/100) %; l'allocation de capacité de la structure de Buck peut être (100 /100/50)% ou (100/50 /100)% 2. transformateurs avec la capacité évaluée moins que 31500kv, A et d'autres combinaisons de tension peuvent également être fournis selon des reauirements, 3. le transformateur avec une basse tension de 35kV peut également être fourni; 4. la structure de taraudage non est préférée, et les robinets peuvent être réglés si nécessaire; 5. lorsque le taux de charge moyen annuel du transformateur est about45%, l'efficacité de fonctionnement la plus élevée peut être obtenue en utilisant la valeur de perte dans le tableau.

SSZ20-220KV de puissance triphasée de 31500KVA-240000KVA trois OLTC de enroulement
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Répartition des capacités (%)	Impédance (%)
	HV (KV)	MV (KV)	LV(KV)
31500	220 ± 8x1,25% 230 ± 8x1,25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	19	138	0.52	100/100/100 100/50/100 100/100/50	HV-MV 12-14 HV-LV 22-24 MV-LV 7-9
40000					23	165	0.51
50000					26	194	0.5
63000					31	231	0.47
90000			10.5 21 36 37 38.5		40	300	0.37
120000					51	369	0.37
150000					59	438	0.33
180000					68	538	0.33
240000					85	667	0.3
Remarque: 1. les données listed dans le tableau s'appliquent aux produits de la structure réduisant la pression, et les produits de structure de propulseur peuvent alsobe fourni au besoin. 2. des transformateurs avec la basse tension de 35kV peuvent également être fournis au besoin. 3. lorsque le taux d'annwaload ot transtormer est entre 45% et 50% 6, le maxmum operatng eticency peut être obtalned oy usincthe perte valeur dans la table.

Transformateur de puissance de régulation de tension d'excitation de la basse tension 66KV de double enroulement triphasé S20-220KV 31500KVA-240000KVA non
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 2x2,5% 230 ± 2x2,5%	63 66 69	YNd11	20	129	0.71	12-14
40000				23	150	0.71
50000				27	180	0.65
63000				33	211	0.65
90000				43	275	0.6
120000				53	330	0.6
150000				63	387	0.54
180000				72	438	0.54
240000				88	543	0.48
Remarque: 1. la structure du robinet no-oad est préférable, et le robinet peut être réglé si l'opération guires 2. quand l'efficacité moyenne annuelle du transformateur est entre 45% et 50%, l'eficiency d'opération le plus élevé peut être obtenu byusing la valeur de perte dans la table.

S20-220KV de puissance de régulation de tension de non-excitation de double enroulement triphasé de 31500KVA-420000KVA
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 2x2,5% 242 ± 2x2,5%	6.3 6.6 10.5	YNd11	18	115	0.56	12-14
40000				21	134	0.56
50000				25	161	0.52
63000				30	188	0.52
75000		10.5 13.8		34	213	0.48
90000				40	246	0.44
120000				49	304	0.44
150000		10.5 13.8 15.75 18 20		58	360	0.4
160000				60	378	0.39
180000				66	413	0.36
240000				83	484	0.33
300000		15.75 18 20		98	577	0.3
360000				112	662	0.3
370000				114	675	0.3
400000				122	716	0.28
420000				125	742	0.28
Remarque: 1. des transformateurs avec la capacité évaluée moins que 31500kVA et d'autres combinaisons de tension peuvent également être fournis selon des conditions. 2. le transformateur avec la basse tension de 35kV peut également être fourni selon des conditions. 3. la structure non taraudage est préférée, et les robinets peuvent être réglés si nécessaire. 4. quand le taux de charge moyen annuel du transformateur est entre 45% et 50%, l'eficiency d'opération le plus élevé peut être obtenu byusing la valeur de perte dans la table.
