Transformateurs triphasés 30mva 40mva 50mva de distribution d'énergie de CEEG 220kV

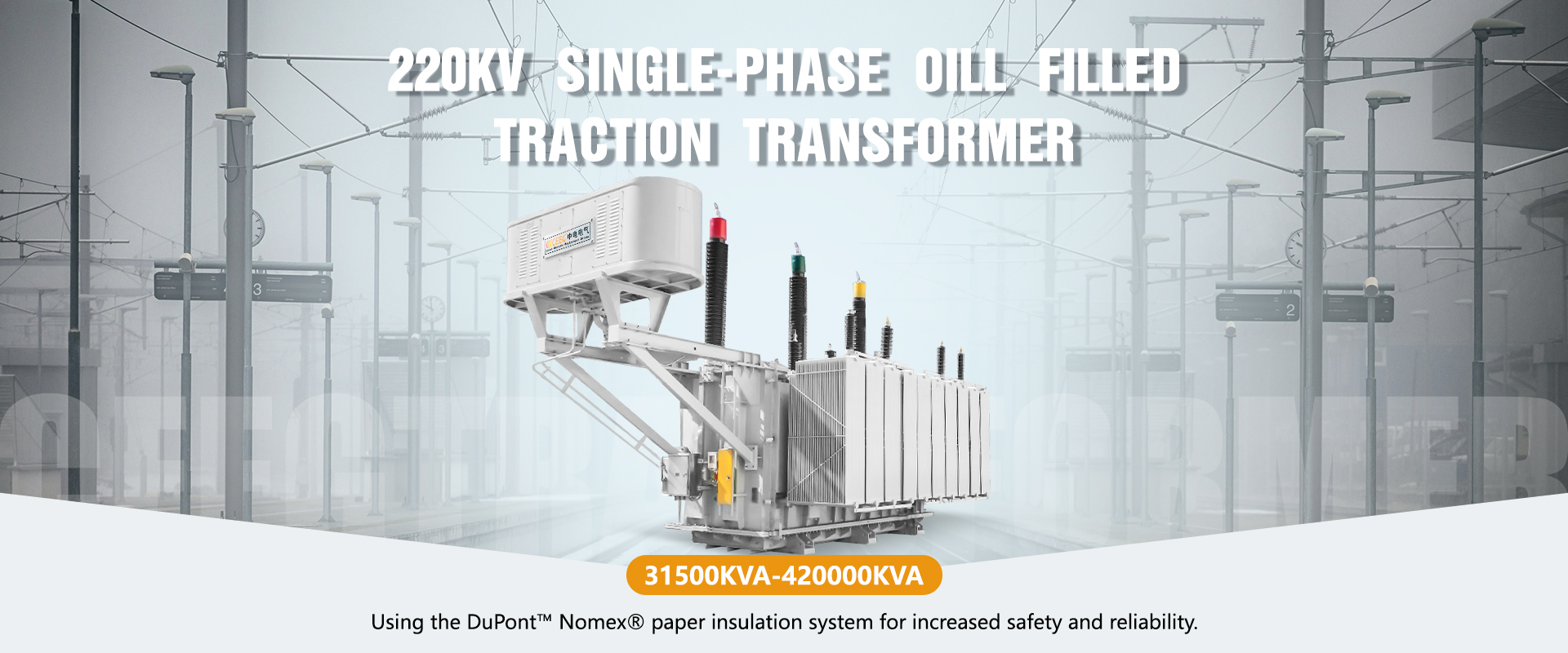

220KV transformers (4)-xlig.jpg Caractéristiques de performance

1. conception flexible pour répondre aux besoins de différents utilisateurs

1) L'équipe de R & D de première classe dans l'industrie s'assure que les indicateurs de performance des produits répondent ou dépassent les normes nationales, introduit le mode de gestion scientifique, et normalise le fonctionnement de chaque processus pour assurer l'excellente qualité de chaque produit.

2) Conception flexible pour répondre aux besoins des différents usersAccording aux besoins réels des clients, la structure du produit peut être de. Conçu avec souplesse, et toutes sortes d'accessoires peuvent être choisies selon les exigences des utilisateurs, pour répondre aux besoins personnalisés de différents clients.

2. coffre-fort, aucune décharge partielle, rendement élevé, et économie d'énergie

1) technologie de contrôle de température de Sept-étape

2) Faible perte: adopter un schéma de conception spécial, la perte à vide est inférieure de 20% à la norme nationale et la perte de charge est inférieure de 5% à la norme nationale.

3) Faible bruit: le bruit est 3-5 dB inférieur à la norme nationale

4) Aucune décharge partielle: l'essai d'usine est moins de 40pc

5) Circuit anti-court: passez l'essai soudain de court-circuit du centre national d'essai de transformateur.

Champ d'application: largement utilisé dans les grandes et moyennes villes réseaux électriques grandes centrales thermiques, et les entreprises industrielles et minières.

3. système d'isolation de DuPont Nomex

1) Matériaux isolants électriques de haute qualité reconnus dans le monde Chimique-il n'y a pas de liaison C-H faible, avec une bonne stabilité chimique.

2) Résistance thermique: opération stable à long terme à 220 ℃; Opération à court terme à 350 ℃; À 250 ℃, il ne fondra pas, ne coulera pas ou ne soutiendra pas la combustion; Aucun gaz toxique ou corrosif ne sera libéré

À 750 ℃.

3) Sécurité, et protection de l'environnement-aucune réaction toxique aux personnes et aux animaux; la concentration de fumée est basse et aucun gaz néfaste n'est produit pendant la combustion.

En tant que rédacteur principal de GB/Z109414-2011 «partie 14 de transformateurs de puissance: conception et application des transformateurs immergés dans le liquide avec les isolants à hautes températures», CEEG a avec succès développé une série de produits avec la surcharge élevée, fiabilité élevée, sécurité élevée et longue vie-basé sur le système d'isolation de Nomex de DuPont et la technologie à sept niveaux de contrôle de température du noyau. Chaque performance a atteint le niveau avancé leader de l'industrie.

220KV transformers (1).jpg

SSZ20-220KV de puissance triphasée de 31500KVA-240000KVA trois OLTC de enroulement
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Répartition des capacités (%)	Impédance (%)
	HV (KV)	MV (KV)	LV(KV)
31500	220 ± 8x1,25% 230 ± 8x1,25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	23	138	0.63	100/100/100 100/50/100 100/100/50	HV-MV 12-14 HV-LV 22-24 MV-LV 7-9
40000					27	165	0.60
50000					31	194	0.60
63000					36	231	0.55
90000			10.5 21 36 37 38.5		47	300	0.44
120000					60	369	0.44
150000					70	438	0.39
180000					81	538	0.39
240000					100	667	0.35
Remarque: 1. les données énumérées dans le tableau sont applicables aux produits de structure abaissante, et les produits de structure progressive peuvent également être fournis en tant que requis; 2. le transformateur avec la basse tension 35kV peut également être fourni selon des conditions; 3. quand le taux de charge annuel du transformateur est entre 45% et 50%, l'efficacité d'opération la plus élevée peut être obtenue à l'aide de la valeur de theloss dans le tableau.

SSZ20-220KV 31500KVA-300000KVA trois triphasés enroulement non transformateur de puissance de régulation de tension d'excitation
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	MV (KV)	LV(KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Step Up	Descendre
31500	220 ± 2x2,5% 230 ± 2x2,5% 242 ± 2x2,5%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	21	138	0.56	HV-MV 22-24 HV-LV 12-14 MV-LV 7-9	HV-MV 12-14 MV-LV 22-24 MV-LV 7-9
40000					25	165	0.5
50000					29	194	0.44
63000					34	231	0.44
90000			10.5 13.8 21 36 37 38.5		44	300	0.39
120000			10.5 13.8 21 36 37 38.5		55	369	0.39
150000			10.5 13.8 15.75 21 36 37 38.5		65	438	0.33
180000					73	500	0.33
240000					91	616	0.28
300000					108	726	0.24
Remarque: 1. la distribution de capacité de la charge dans le tableau est (100/100/100)%; La distribution de capacité de la structure d'élévation peut être (100/50/100)%; La distribution de capacité de la structure d'abaisseur peut être (100/100/50)%, ou (100/50/100). 2. des transformateurs avec la capacité évaluée moins que 31500kva et d'autres combinaisons de tension peuvent également être fournis en tant que guired. 3. des transformateurs avec la basse tension de 35kV peuvent également être fournis. 4. la structure non tap est préférée, lf requis par l'opération, le robinet peut être réglé. 5. lorsque le taux de charge moyen du transformateur est d'environ 45%, l'efficacité maximale d'exploitation peut être obtenue en utilisant la valeur de perte Dans la table.

S20-220KV 31500KVA-420000KVA double transformateur de puissance de régulation de tension triphasé d'excitation d'enroulement non
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 2x2,5% 242 ± 2x2,5%	6.3 6.6 10.5	YNd11	18	115	0.56	12-14
40000				21	134	0.56
50000				25	161	0.52
63000				30	188	0.52
75000		10.5 13.8		34	213	0.48
90000				40	246	0.44
120000				49	304	0.44
150000		10.5 13.8 15.75 18 20		58	360	0.4
160000				60	378	0.39
180000				66	413	0.36
240000				83	484	0.33
300000		15.75 18 20		98	577	0.3
360000				112	662	0.3
370000				114	675	0.3
400000				122	716	0.28
420000				125	742	0.28

Note:
1. Transformers with rated capacity less than 31500kVA and other voltage combinations can also be provided according to reguire
ments.
2. transformer with low voltage of 35kV can also be provided according to requirements.
3. The non tapping structure is preferred, and taps can be set if required.
4. When the annual average load rate of transformer is between 45% and 50%,the highest operation eficiency can be obtained byusing the loss value in the table.

SSZ20-220KV de puissance triphasée de 31500KVA-240000KVA trois OLTC de enroulement
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Répartition des capacités (%)	Impédance (%)
	HV (KV)	MV (KV)	LV(KV)
31500	220 ± 8x1,25% 230 ± 8x1,25%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	23	138	0.63	100/100/100 100/50/100 100/100/50	HV-MV 12-14 HV-LV 22-24 MV-LV 7-9
40000					27	165	0.60
50000					31	194	0.60
63000					36	231	0.55
90000			10.5 21 36 37 38.5		47	300	0.44
120000					60	369	0.44
150000					70	438	0.39
180000					81	538	0.39
240000					100	667	0.35
Remarque: 1. les données énumérées dans le tableau sont applicables aux produits de structure abaissante, et les produits de structure progressive peuvent également être fournis en tant que requis; 2. le transformateur avec la basse tension 35kV peut également être fourni selon des conditions; 3. quand le taux de charge annuel du transformateur est entre 45% et 50%, l'efficacité d'opération la plus élevée peut être obtenue à l'aide de la valeur de theloss dans le tableau.

OSSZ20-220KV triphasé de 31500KVA-240000KVA trois autotransformateur de enroulement d'OLTC
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Répartition des capacités (%)	Impédance (%)
	HV (KV)	MV (KV)	LV(KV)
31500	220 ± 8x1,25% 230 ± 8x1,25%	115 121	6.3 6.6 10.5 21 36 37 38.5	YNa0d11	13	92	0.44	100/100/50	HV-MV 8-11 HV-LV 28 à 34 MV-LV 18 à 24
40000					16	113	0.44
50000					18	134	0.39
63000					21	161	0.39
90000			10.5 21 36 37 38.5		26	211	0.33
120000					33	263	0.33
150000					39	311	0.28
180000					44	358	0.28
240000					54	462	0.24
Remarque: 1. les données énumérées dans le tableau sont applicables aux produits avec la structure de pression réduite. 2. transformateur avec 35kV basse tension peut également être fourni selon les exigences. 3. quand le taux d'annualload du transformateur est entre 40% et 45%, l'efficacité de fonctionnement hichest peut être obtenue à l'aide de la valeur de theloss dans le tableau.

Transformateur de puissance de régulation de tension d'excitation de la basse tension 66KV de double enroulement triphasé S20-220KV 31500KVA-240000KVA non
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 2x2,5% 230 ± 2x2,5%	63 66 69	YNd11	20	129	0.71	12-14
40000				23	150	0.71
50000				27	180	0.65
63000				33	211	0.65
90000				43	275	0.6
120000				53	330	0.6
150000				63	387	0.54
180000				72	438	0.54
240000				88	543	0.48
Remarque: 1. la structure du robinet no-oad est préférable, et le robinet peut être réglé si l'opération guires 2. quand l'efficacité moyenne annuelle du transformateur est entre 45% et 50%, l'eficiency d'opération le plus élevé peut être obtenu byusing la valeur de perte dans la table.

SZ20-220KV de puissance de enroulement triphasé de 31500KVA-240000KVA double OLTC
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage		Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	LV (KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
31500	220 ± 8x1,25% 230 ± 8x1,25%	6.3 6.6 10.5 21 36 37 38.5	YNd11	20	115	0.57	12-14
40000				23	134	0.57
50000				28	161	0.53
63000				33	188	0.53
90000				42	246	0.45
120000		10.5 21 36 37 38.5		51	304	0.45
150000				60	360	0.41
180000				70	413	0.38
120000		66 69		53	303	0.45
150000				62	355	0.43
180000				73	406	0.38
240000				91	504	0.3
Remarque: 1. le transformateur 35kV avec la basse tension peut également être fourni selon des conditions. 2. quand l'oftransformateur de taux de charge moyen annuel est environ 50%, l'eficiency de l'operaion hiohest peut être obtenu à l'aide de la valeur de perte dans la table.

SS22-220KV 31500KVA-300000KVA trois triphasés enroulement non transformateur de puissance de régulation de tension d'excitation
Capacité évaluée (KVA)	Combinaison de tension et gamme de taraudage			Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Impédance (%)
Capacité évaluée (KVA)	HV (KV)	MV (KV)	LV(KV)	Groupe de vecteur	Aucune perte de charge (kilowatts)	Perte de charge (kilowatt)	Aucun courant de charge (%)	Step Up	Descendre
31500	220 ± x2.5 % 230 ± 2x2,5% 242 ± 2x2,5%	69 115 121	6.3 6.6 10.5 21 36 37 38.5	YNyn0d11	18	138	0.48	HV-MV 22-24 HV-LV 12-14 MV-LV 7-9	HV-MV 12-14 MV-LV 22-24 MV-LV 7-9
40000					21	165	0.42
50000					24	194	0.36
63000					29	231	0.38
90000			10.5 13.8 21 36 36 37 38.5		37	300	0.33
120000			10.5 13.8 21 36 36 37 38.5		46	369	0.33
150000			10.5 13.8 15.75 21 36 37 38.5		55	438	0.28
180000					62	500	0.28
240000					72	616	0.22
300000					91	726	0.2
Remarque: 1. la distribution de capacité ofthe la charge dans la table est (100/100/100) %; La distribution de capacité de la structure de poussée peut être (100/50/100) %; l'allocation de capacité de la structure de Buck peut être (100 /100/50)% ou (100/50 /100)% 2. transformateurs avec la capacité évaluée moins que 31500kv, A et d'autres combinaisons de tension peuvent également être fournis selon des reauirements, 3. le transformateur avec une basse tension de 35kV peut également être fourni; 4. la structure de taraudage non est préférée, et les robinets peuvent être réglés si nécessaire; 5. lorsque le taux de charge moyen annuel du transformateur est about45%, l'efficacité de fonctionnement la plus élevée peut être obtenue en utilisant la valeur de perte dans le tableau.
