Les principaux modèles de produits de la série SG(B) actuelle de notre société incluent SG(B)10, SG(B)11, SGZB, SGRB, SCRB, etc. Les niveaux de tension du produit vont principalement de 6kV, 10kV, 20kV-10kV interchangeables, à 35kV.

Introduction

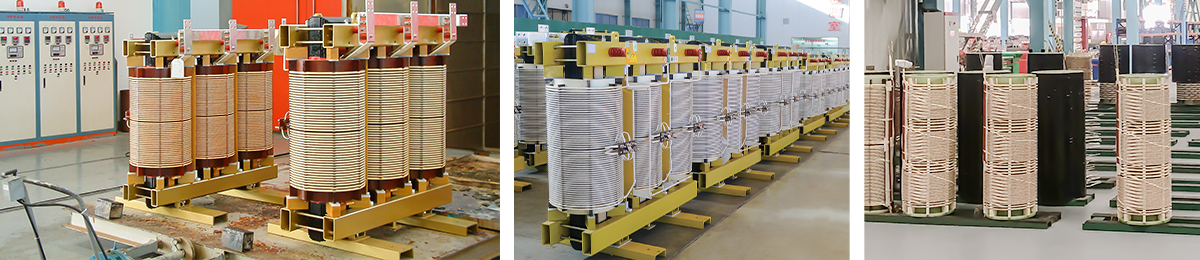

La série SG10 adopte le DuPont NOMEX®Système d'isolation à base de papier, qui maintient d'excellentes performances électriques et mécaniques pendant toute la durée de vie du transformateur. NOMEX®Est résistant au vieillissement, au rétrécissement, et à la compression, assurant les structures serrées de bobine et la capacité de résister à des pressions de court-circuit dans toute la durée de vie du transformateur.

Caractéristiques

1. niveau élevé de sécurité avec la résine non-combustible, aucun gaz toxique, et inflammable.

2. capacité forte de surcharge de secours.

3. insensible à l'humidité, à la poussière et à la pollution.

4. aucune décharge locale pendant le fonctionnement, ce qui élimine la possibilité de «fissures».

5. conception flexible, peut être personnalisé pour répondre à toutes les spécifications requises par les clients.

6. réalise l'analyse intelligente de boîte de collecte de données pour l'opération et l'entretien proactifs.

Applications

Le plus approprié pour l'usage dans les environnements avec des conditions élevées de protection contre le feu, de grandes fluctuations de charge, et des conditions dures telles que la pollution et l'humidité. Y compris les aéroports, les métros, les centrales électriques, la métallurgie, les hôpitaux, les immeubles de grande hauteur, les centres commerciaux, les zones résidentielles, les produits pétrochimiques, l'énergie nucléaire et les sous-marins nucléaires, entre autres endroits critiques.

Solution de surcharge:

1. la capacité de charge de 120% des transformateurs de la série SG(B) est réalisée sans ventilateurs. Avec l'ajout de ventilateurs, la capacité de surcharge à court terme peut dépasser 50%. Nous ne recommandons pas un fonctionnement prolongé dans des conditions de surcharge. Cependant, il indique que les produits SG10 peuvent fournir une charge supplémentaire en cas d'urgence. De plus, cela démontre que le produit a une durée de vie suffisamment longue dans des conditions de charge nominale, ce qui réduit les coûts d'investissement à long terme.

2. des matériaux d'isolation de la classe H (220 °C) sont employés pour produire des produits de la classe H (180 °C), qui sont loin supérieurs aux produits époxydes de style ancien (faits avec des matériaux de la classe F (155 °C) sans marge de surcharge).

3. son ample espace de surcharge peut résister à de grands chocs de champ électrique, assurant une alimentation stable. Ceci lui fait un dispositif fiable pour des endroits avec les champs électriques instables, les industries avec des exigences élevées de surcharge, et les industries avec des conditions élevées pour l'alimentation d'énergie stable, telle que l'industrie du verre, industrie sidérurgique, fabrication d'automobile, bâtiments commerciaux, industrie de microélectronique, industrie de ciment, traitement de l'eau et stations de pompage, produits pétrochimiques, hôpitaux, Et centres de données.

Solution de protection de l'environnement:

1. Recyclable

Après la fin de la durée de vie des transformateurs de la série SG(B), les fils de cuivre peuvent être recyclés en décollant NOMEX®. Les produits de coulée époxy sont solidifiés, ce qui rend impossible la séparation de la résine des fils de cuivre, ce qui entraîne un recyclage inefficace ou des coûts de recyclage élevés. NOMEX®Est un matériau biodégradable, et les méthodes d'élimination comprennent l'enfouissement ou l'incinération, qui ne causent pas de pollution du sol ou de l'air. En revanche, les coûts de combustion ou d'enfouissement de la résine époxy sont élevés et entraînent une pollution importante de l'air et du sol.

2. faible bruit

Les transformateurs SG(B) utilisent un procédé de peinture à immersion sous vide VPI, des tôles d'acier au silicium à conductivité magnétique élevée pour le noyau de fer et des feuilles de caoutchouc de silicone pour l'amortissement et la réduction du bruit entre les bobines et les composants structurels, ce qui entraîne des niveaux de bruit bien inférieurs aux normes nationales. De plus, les transformateurs de la série SG(B) peuvent fonctionner sans ventilateur, ce qui réduit les sources de bruit.

Solution de protection

Conformité aux trois tests spéciaux de la norme européenne HD464

1. test de résistance au feu f1: le prototype du transformateur est brûlé dans un environnement spécifique et, après un temps spécifié, la transparence de la fumée, le dégagement de chaleur et les émissions de gaz toxiques sont mesurés. Exigences standard: après 28 minutes, transparence de la fumée> 20% et pas de gaz toxiques. Les résultats des tests des produits de la série SG(B) montrent une transparence de fumée> 92,5% après 28 minutes et aucune émission de gaz nocifs, répondant et dépassant les normes F1 et obtenant la certification de niveau F1.

2. l'essai E2 environnemental inclut des essais de condensation et de pénétration, examinant la capacité du transformateur de résister à la condensation, au brouillard salin, à l'humidité, et à d'autres environnements durs.

3. essai du climat C2: Teste la capacité du transformateur de s'adapter à de divers climats et de résister aux chocs thermiques. Les produits de la série SG(B) fabriqués par notre société ont passé le test climatique de niveau C2 (-25 ° C) spécifié dans les normes CEI. Afin de mieux évaluer la résistance aux basses températures et aux chocs thermiques des produits de la série SG(B), des tests ultra-basse température à-45 °C et des tests de choc thermique ont été effectués.

1. Projet du circuit international F1 de Shanghai

Le projet du circuit international F1 de Shanghai a acheté deux lots de transformateurs secs CEEG SG1010 en 2006. L'effet d'opération a été excellent, assurant effectivement l'achèvement réussi de cet événement international de renommée mondiale.

2. Centre national des sports olympiques Salle de formation complète

Plusieurs unités de transformateurs CEEG SG10-800/10 immergés dans l'huile ont été achetés pour le projet National Olympic Sports Center Comprehensive Training Hall. Les experts techniques reconnaissent hautement la marque CEEG, et ils sont ravis de la performance opérationnelle des produits, appréciant particulièrement la technologie de contrôle du bruit et NOMEX®Technologie d'isolation.

3. Barrage de Xiaolangdi

Le projet de barrage Xiaolangdi sur le fleuve Jaune a sélectionné le NOMEX de la CEEG®Série d'isolation de papier de transformateurs secs non-encapsulés développés et produits en coopération avec DuPont des Etats-Unis, aussi bien que la série de auto-refroidissement de l'air SG10 et les transformateurs de type sec de série de refroidissement par l'air SCB10.

4. Aéroport international Capital

L'aéroport international de Pékin est l'aéroport international le plus important, le plus grand, le plus bien équipé et le plus fréquenté de Chine. Pendant la construction, le projet a utilisé les transformateurs de puissance à sec SG10-400/10 et SG10-500/10 de CEEG.

5. Pont de Runyang

Le pont de Runyang a des conditions extrêmement élevées pour choisir l'équipement de puissance tel que des transformateurs. CEEG a fourni 8 unités des transformateurs de type sec de la série SG10 et d'une sous-station en forme de boîte enterrée, qui ont reçu l'éloge répandue du propriétaire pour leur excellente protection de l'environnement de qualité, et caractéristiques économiseuses d'énergie.

6. Centre administratif municipal de Pékin

Le projet de sous-centre de Pékin utilise les transformateurs secs non-encapsulés de série de CEEG SG(B).

Projet d'éclairage de la rue 7. Beijing Chang'an

Le transformateur de type sec du SG10 1250KVA de CEEG a été finalement choisi pour le projet d'éclairage de rue de Pékin Chang'an. Après des années de fonctionnement, le client considère l'équipement stable, compact, esthétique, à faible bruit et facile à entretenir.

Transformateur 8. VPI exporté vers le projet des États-Unis

Le modèle de transformateur de VPI est 13.8KV. 60Hz 1MVA fournira des services de transformation de puissance pour le concasseur de minerai mobile de Mineral Technology. Les propriétaires ont reconnu nos transformateurs pour leur perte légère et ultra-faible, et les produits de transformateur de papier VPI Nomex ont été exportés avec succès vers le marché américain.
